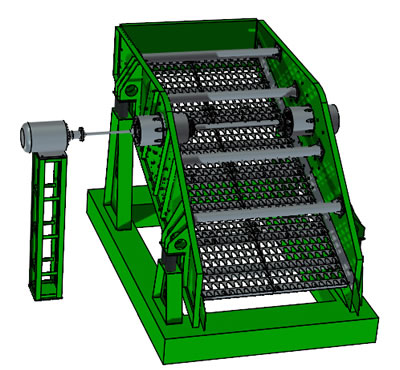

單軸篩分機簡介：
單軸篩分機是一種可使物料呈圓形運動軌跡的篩分設備，又名煤用單軸篩分機，一般由篩箱、振動器、彈簧等部分組成。因為這類篩分機經常應用在礦業相關行業的篩分作業中，因而得名礦用單軸篩分機。經過國盛機械公司多年的研究改良，目前生產的DD、ZD系列礦用/煤用單軸篩分機具有更強大的功能和優點，結構更合理，動轉更平穩，連續工作性能更穩定等優點。如果您有特殊的需求，我們還可以根據您的需求進行定制。
單軸篩分機工作原理：
單軸篩分機有一個十分牢靠的篩箱，因為其結構是焊接及鉚接而成，在振動器的主軸上不僅中間位置有偏心，而且主軸兩頭也有能夠調節的偏心輪。在篩分時，電動機經由三角帶作用于振動器，傳動軸使偏心軸及偏心質量產生慣性力，這種慣性力會令篩箱作近似的圓形的運動，使物料得到了最佳的篩分效果。
單軸篩分機產品特點：
1、環槽鉚釘聯接，結構先進，堅固耐用；
2、采用輪胎聯軸器，柔性連接，運轉平穩；
3、篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；
4、結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音??；
5、采用小振幅，高頻率，大傾角結構，使該設備篩分效率高、處理量大；
6、振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。零部件通用性強，維修方便；
7、多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到最佳篩分目的。

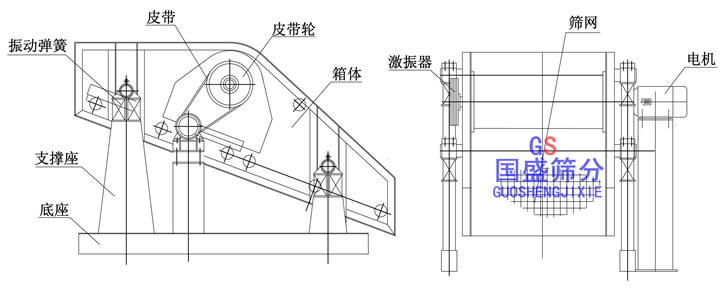

單軸篩分機產品結構圖：
單軸篩分機型號說明：
2 Z D M □ □
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └──────── 篩面長度
│ │ │ │ │
│ │ │ │ └────────── 篩面寬度
│ │ │ │
│ │ │ └───────────── 表示煤用
│ │ │
│ │ └─────────────── 表示單軸
│ │
│ └────────────────── 表示座式(吊式用“D”)
│
└───────────────────── 表示雙層
單軸篩分機技術參數：
| 型號 | 篩網 | 給料粒度 mm |
生產能力 t/h |
振動 頻率 l/min |
雙振幅 mm |
電動機 | 安裝 形式 |
總重 kg |
||||
| 層數 | 面積 m2 |
篩孔尺寸 mm |
篩網結構 | 型號 | 功率kw | |||||||
| DD918 | 1 | 1.6 | 1-25 | 鋼絲編織 | ≤60 | 10-30 | 1000 | 5-6 | Y100L-4 | 2.2 | 吊式 | 440 |
| 2DD918 | 2 | 1.6 | 1-25 | 鋼絲編織 | ≤60 | 10-30 | 1000 | 5-6 | Y100L-4 | 2.2 | 吊式 | 600 |
| DDM1235 | 1 | 4 | 500-100 | 鋼絲編織 | ≤400 | 150-210 | 920 | 6 | Y132S-4B3 | 5.5 | 吊式 | 2112 |
| DDM1556 | 1 | 8 | 25-50 | 沖孔 | ≤400 | 400 | 920 | 6-8 | Y160M-4B3 | 11 | 吊式 | 3376 |
| 2DDM1556 | 2 | 8 | 上25-100 下6-25 |
上沖下編 | ≤400 | 上90-450 下30-90 |
1000 | 6 | Y180M-4 | 18.5 | 吊式 | 5096 |
| DDM1740 | 1 | 7 | 50-100 | 沖孔 | ≤400 | 240-360 | 920 | 5-7 | Y132M-4B3 | 7.5 | 吊式 | 3092 |
| DDM1756 | 1 | 9.5 | 25-50 | 沖孔 | ≤400 | 270-540 | 920 | 5-7 | Y160T-4B3 | 15 | 吊式 | 3995 |
| DDM2056 | 1 | 11 | 25-125 | 沖孔 | ≤400 | 300-1100 | 920 | 6-8 | 180M-4B3 | 18.5 | 吊式 | 4599 |
| 2DDM2056 | 2 | 11 | 上25-100 下6-25 |
沖孔 | ≤400 | 120-600 40-120 |
1000 | 6-8 | Y180M-4 | 18.5 | 吊式 | 5650 |
| ZD918 | 1 | 1.6 | 1-25 | 編織 | ≤60 | 10-30 | 1000 | 6 | Y100L-4 | 2.2 | 吊式 | 553 |
| 2ZD918 | 2 | 1.6 | 1-25 | 編織 | ≤50 | 10-30 | 1000 | 6 | Y100L-4 | 2.2 | 座式 | 702 |
| ZD1224 | 1 | 2.9 | 6-40 | 編織 | ≤100 | 70-210 | 1000 | 0-7 | Y112M-4 | 4 | 座式 | 1130 |
| 2ZD1224 | 2 | 2.9 | 6-40 | 編織 | ≤100 | 70-210 | 850 | 0-7 | Y112M-4 | 4 | 座式 | 1545 |
| ZD1224J | 1 | 2.9 | 上11x42 下26x35 |
橡膠 | ≤100 | 70-210 | 850 | 3.5 | Y112M-4 | 4 | 座式 | 1086 |
| 2ZD124J | 2 | 2.9 | 上13x42 下48x58 |
橡膠 | ≤100 | 70-210 | 800 | 3.5 | Y112M-4 | 4 | 座式 | 1637 |
| ZDM1235 | 1 | 4 | 50-100 | 沖孔 | ≤400 | 150-210 | 920 | 7 | Y132-4B3 | 5.5 | 座式 | 2235 |
| ZD1530 | 1 | 4.5 | 6-50 | 鋼絲編織 | ≤100 | 90-270 | 920 | 6-7 | Y132S-4 | 5.5 | 座式 | 1650 |
| 2ZD150 | 2 | 4.5 | 6-50 | 鋼絲編織 | ≤100 | 90-270 | 850 | 6-7 | Y132S-4 | 5.5 | 座式 | 2260 |
| ZD153J | 1 | 4.5 | 11x42 | 橡膠 | ≤150 | 90-270 | 850 | 7 | 132-4 | 5.5 | 座式 | 2260 |
| 2ZD1530J | 2 | 4.5 | 上13x42 |
橡膠 | ≤100 | 90-270 | 850 | 7 | Y132S-4 | 5.5 | 座式 | 2653 |
| ZD1540 | 1 | 6 | 650 | 鋼絲編織 | ≤100 | 90-270 | 850 | 7 | Y132M-4 | 7.5 | 座式 | 2070 |
| 2ZD1540 | 2 | 6 | 6-50 | 鋼絲編織 | ≤100 | 90-270 | 850 | 7 | Y132M-4 | 7.5 | 座式 | 2850 |
| ZDM1556 | 1 | 8 | 25-50 | 沖孔 | ≤400 | 225-450 | 920 | 6-8 | Y160m-4 | 11 | 座式 | 3611 |
| 2ZDM1556 | 2 | 8 | 上25-50 下6-25 |
沖孔 | ≤400 | 30-300 | 1000 | 6-8 | Y180m-4B3 | 18.5 | 座式 | 5347 |
| ZDM1740 | 1 | 7 | 50-100 | 沖孔 | ≤400 | 270-400 | 920 | 5-7 | Y132M-4B3 | 7.5 | 座式 | 3224 |
| ZDM1756 | 1 | 9.5 | 25-50 | 沖孔 | ≤400 | 270-540 | 920 | 5-7 | Y160L-4B3 | 15 | 座式 | 4027 |
| ZD1836 | 1 | 9.5 | 6-50 | 編織 | ≤150 | 100-300 | 850 | 7 | Y160M-4 | 11 | 座式 | 160 |
| ZDM2056 | 1 | 11 | 13-125 | 編織 | ≤400 | 100-1000 | 920 | 6-8 | Y180M-4 | 18.5 | 座式 | 5991 |
| 2ZDM2056 | 2 | 11 | 上25-100 下6-25 |
上沖下編 | ≤400 | 120-600 | 1000 | 6-8 | Y180M-4B3 | 18.5 | 座式 | 5891 |
| 2ZDM2056G | 2 | 11 | 上25-100 下0.75 |
上編下條 | ≤400 | 200-400 | 800 | 6.7 | Y180M-4B3 | 18.5 | 座式 | 9864 |
| ZD2160 | 1 | 12. | 10-5 | 橡膠 | ≤150 | 100-300 | 900 | 8 | Y180L-4 | 22 | 座式 | 6529 |
| ZD1836J | 1 | 6.5 | 上43x58 下87x104 |
橡膠 | ≤150 | 100-300 | 850 | 7 | Y160M-4 | 11 | 座式 | 475 |

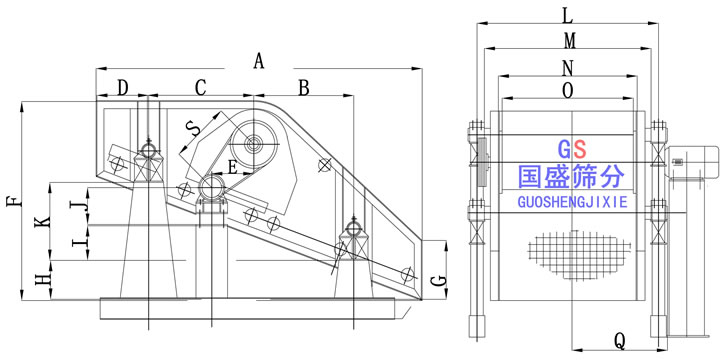

單軸篩分機對照尺寸圖表：
| 形號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | Q | S |
| ZD1224 | 2400 | 750 | 750 | 350 | 320 | 1334 | 457 | 234 | 0 | 374 | 546 | 1656 | 1712 | 1456 | 1340 | 1011 | 567 |
| ZD1530 | 3000 | 900 | 900 | 546 | 470 | 1556 | 479 | 206 | 52 | 374 | 655 | 2136 | 2012 | 1756 | 1640 | 1190 | 670 |
| ZD1540 | 4000 | 1358 | 1312 | 663 | 530 | 2028 | 479 | 280 | 332 | 402 | 972 | 2156 | 2032 | 1756 | 1640 | 1191 | 761 |
| ZD1836 | 3600 | 1200 | 120 | 476 | 530 | 1807 | 465 | 328 | 190 | 402 | 8735 | 2456 | 2332 | 2056 | 1940 | 1386 | 761 |
| ZD2160 | 6000 | 1950 | 1950 | 900 | 788 | 3035 | 857 | 535 | 0 | 480 | 1955 | 3140 | 2852 | 2420 | 2240 | 1665 | 1344 |
注：以上型號尺寸為標準單軸篩分機機型，如用戶有特殊要求可量身定做。
單軸篩分機使用與維護：
1、檢查全部螺栓的緊固程度，并且在最初工作8h后，重新緊固一次；
2、檢查V型帶的張緊力，避免在起動或工作中打滑，并且確保V型帶輪的對正性；
3、確保所有運動件與固定物之間的最小間隙；
4、篩子應在沒有負荷的情況下起動，待篩子運行平穩后，方能開始給料，停機前應先停止給料，待篩面上的物料排凈后再停機；
5、給料溜槽應盡可能靠近給料端，并盡可能沿篩子全寬均勻給料，其方向與篩面上物料運行方向一致，從而得到最佳的篩分效果。給料點到篩面的最大落差不大于500mm，確保物料對篩面的最小沖擊；
6、激振器順向流料方向回轉時，增加物料運行速度，可增加生產能力，但降低篩分效率；當激振器逆向流料方向回轉時，減小物料運行速度，降低生產能力，可提高篩分效率。

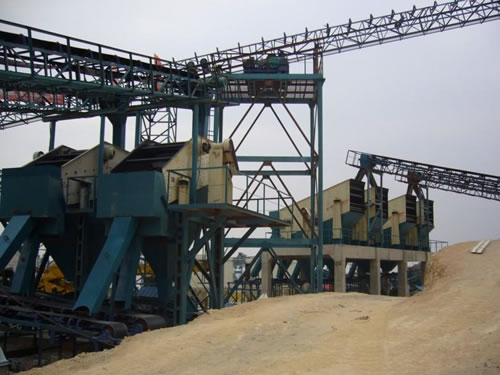

單軸篩分機適用行業：
廣泛應用于礦山、煤炭、電力、建筑、等部門對中等粒度物料進行干式分級，對于使用橡膠篩板的單軸篩分機篩分焦碳效果更加明顯。
DD/ZD系列單軸篩分機產品選型及訂貨須知：
1、篩機分單層和雙層，并有吊式和座式之分；
2、篩網結構有編織篩網和橡膠篩板，如選用沖孔篩板可按要求設計，訂貨須注明篩板結構篩孔尺寸；
3、電動機可安裝在左側或右側，無特殊要求將會默認為左側；
4、在選用時，如有改變篩面傾角要求，對于座式篩可另行設計，對于吊式篩可由用戶通過調整吊掛裝置的鋼絲繩長度來實現。
